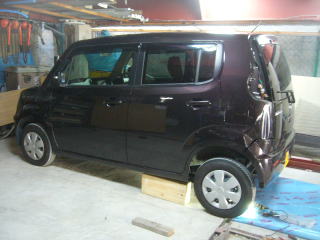

| バック時に右後方に気を取られ、左後ろを、壁の角にぶつけてしまった例です。 |
|
|
|
|
| 1-15 |
2-15 |
3-15 |
4-15 |
 |
 |
 |
 |

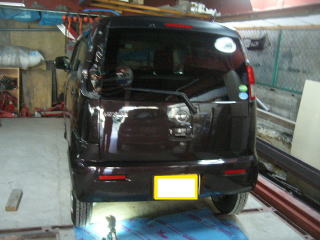

| 壁の角にぶつけられ、左後方部が大きく損傷しています。 |
|

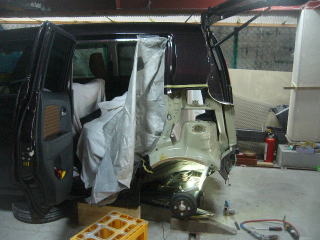

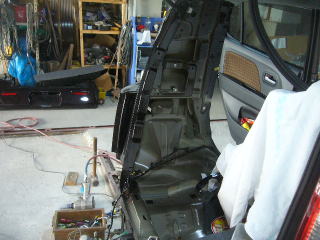

リアーのシートやトリムを外します。 |

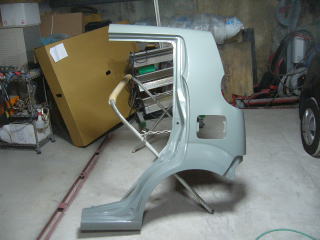

張替のパーツです。 |
|
|
|
|
| 5-15 |
6-15 |
7-15 |
8-15 |
 |
 |
 |
 |

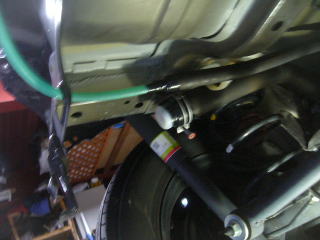

| 給油口側なので、給油パイプやブローパイプを外し、盲栓をします。 |
損傷部を切り取ります。 |
切り取った部分に合わせ、新しいクオーターパネルを切り取ります |

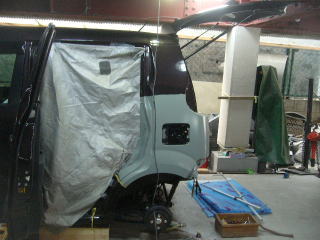

付き合わせた部分をTIGやスポット溶接機で溶接します。 |
|
|
|
|
| 9-15 |
10-15 |
11-15 |
12-15 |
 |
 |
 |
 |
| 連続溶接の溶接部のビード部の余分なところを、削ります |

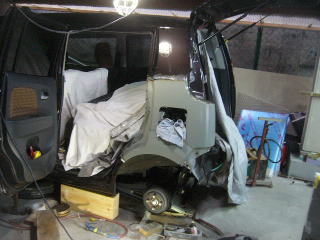

溶接部の削った歪にパテを入れます。 |

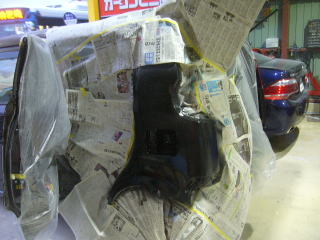

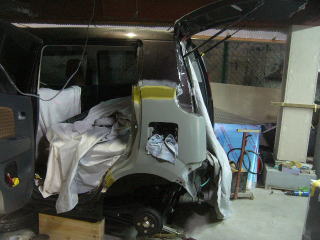

張り合わせた、パネルとﾊﾟﾃ部にサフェーサーを入れます。 |
サフェーサーを研ぎ、ボディー色を塗ります。 |
|
|
|
|
| 13-15 |
14-15 |
15-15 |
|
 |
 |
 |
|

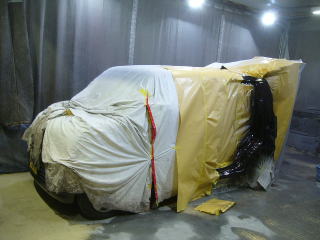

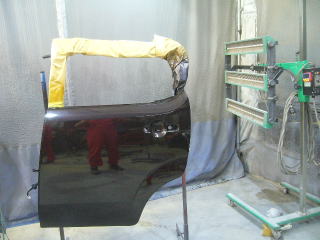

| リアードアーにもぼかし（グラデーション）の塗装をします。その時、アウターハンドルや水切りモールなどの取り外せるパーツは取り外します。 |

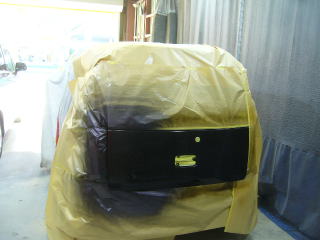

リアードアーも隣接するパネルなので、ぼかし（グラデーション）塗装をします。ドアー同様に、ワイパー・エンブレム・ドアーハンドルなど、取り外せるパーツは取り外し、塗装します。 |

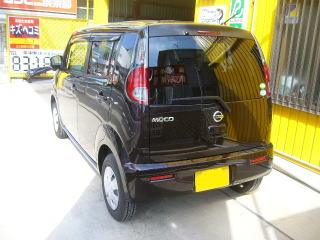

塗装が乾燥すれば、ごみ等を取り、研磨をして、取り外したパーツを組み付けて、完成です。 |
|
| |
|
|
|
| |
