アクセルとブレーキを間違え、発進し、車止めのポールに当たった、プリウスの例です。
1-22	2-22	3-22	4-22

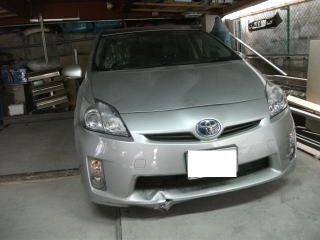

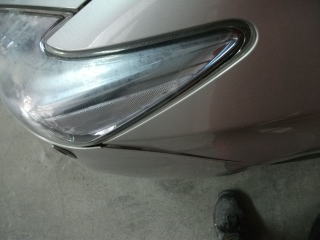

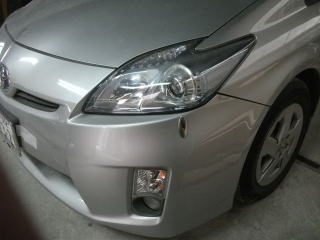

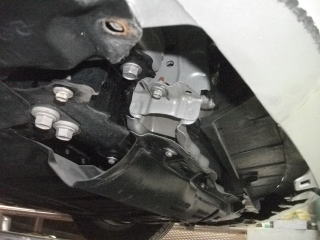

当時の写真です	当たった衝撃で	左のバンパーが、フェンダーから外れ、浮いています。	当たったところを、下から見ると、フロントクロスメンバーが大きく後ろに、下がり、曲がっています。
5-22	6-22	7-22	8-22

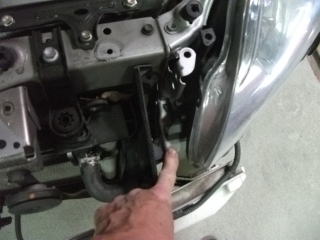

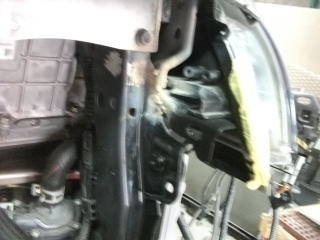

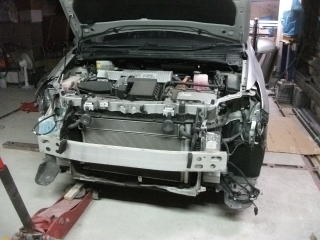

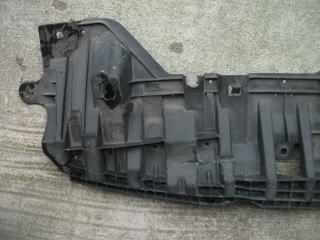

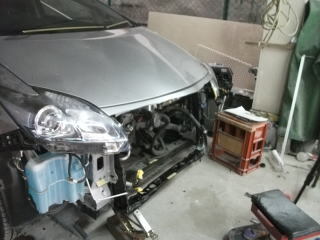

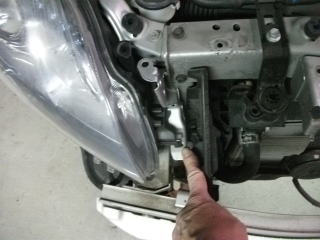

バンパー・ヘッドライトを外し、内部の確認をします。	外したアンダーカバーは、取り付け部が、ちぎれたり、変形しています。	右ヘッドライトの取り付け位置が、サイドサポートが薄炉にずれています。	左ヘッドライトの取り付け位置は、おおむね正常ですが、バンパーの取り付けサポートが、曲がっています。
9-22	10-22	11-22	12-22

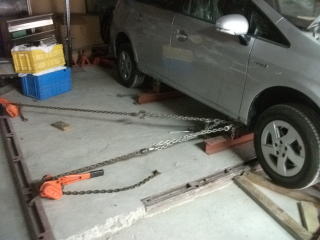

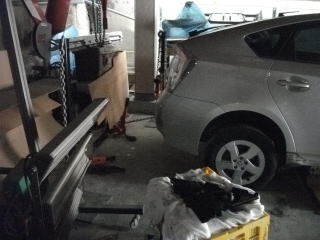

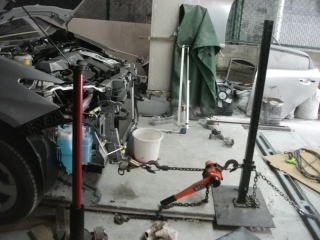

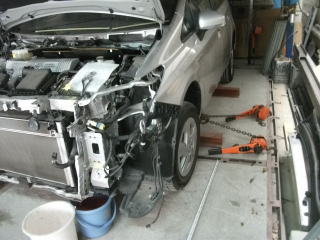

クロスメンバー・サイドメンバーの修正をするため、車が左右に動かないよう固定します。	同様に左側も、	引っ張って修正をかけたとき、前にずれないよう、後ろも、固定します。	クロスメンバーをクランプで挟み、正常の位置になるよう、引っ張って修正します。
13-22	14-22	15-22	16-22

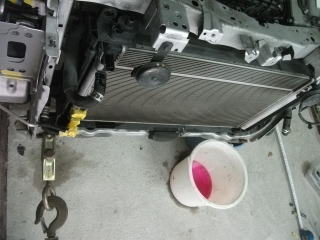

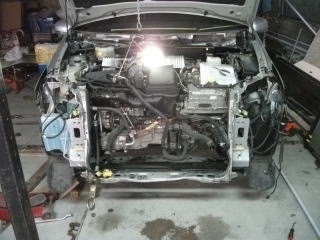

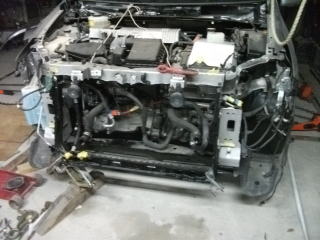

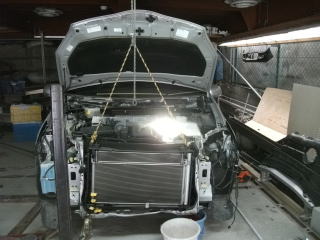

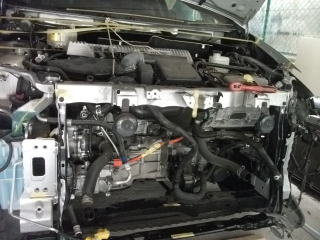

上方から見たところです。ラジエター・クーラーコンデンサーを外すので、LLCやクーラーガスは、回収しておきます。	アッパーサポートを外し、ラジエター・クーラーコンデンサーを外します。	取り外せたら、サイドメンバー・クロスメンバーを取り外します。	新しい。サイドメンバー・クロスメンバーを仮固定して、正規の位置になるよう仮組します。
17-22	18-22	19-22	20-22

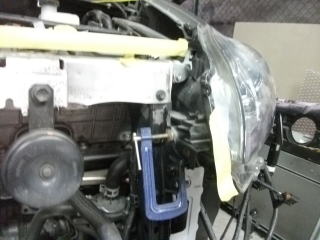

仮組ができ、正規の寸法になれば、鉄板ビスなどで仮止めします。	ビスなどの穴が気になるところは、クランプで固定します。	不要になった、バンパーを切り、位置合わせに使用します。	バンパーサポート等のパーツを溶接していきます。その後、ボディー色にサポートを塗って、内部は完成です。
21-22	22-22

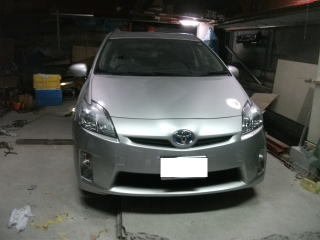

サイドのコーナーポールを取り付けるための穴を表の塗装面に傷がつかないよう、裏から開けます。	部品をくみ上げ、ライトの光軸を確認して、完成です。
